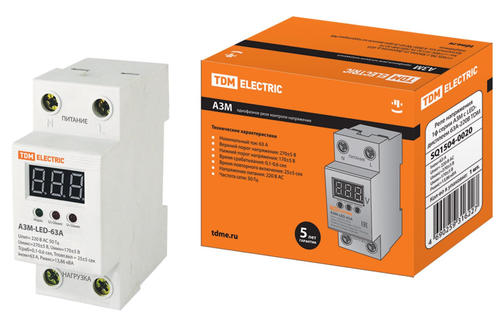

Реле напряжения 1ф серии АЗМ-LED с LED-дисплеем 63А-230В TDM

Описание

АЗМ LED-63А-220В TDM SQ1504-0020 Назначение Для контроля уровня напряжения в однофазных сетях переменного тока 220 В 50 Гц и защитного отключения нагрузки в случае падения или повышения напряжения электрической сети сверх допустимого значения Применение Защита однофазного электрооборудования от повышенного и пониженного напряжения сети Материалы Корпус изготовлен из негорючего самозатухающего пластика. Преимущества Самое доступное однофазное реле контроля напряжения на рынке. АЗМ-LED - прямое подключение нагрузки до 63А. АЗМ-LED - имеет дисплей, отображающий текущее напряжение сети. Конструкция Реле устанавливается на DIN-рейку шириной 35 мм. Реле не имеет регулировок, все параметры предустановленные. Реле АЗМ имеет один индикатор, светящийся зеленым цветом при нормальном напряжении сети и красным при повышенном/пониженном напряжении сети. Реле АЗМ-LED имеет 3 индикатора работы: первый горит при нормальном напряжении сети, второй загорается при повышении напряжения сети, третий – при падении напряжения сети. Питающее напряжение реле подключается к верхним контактам, нагрузка – к нижним. При первом включении реле в сеть нагрузка подключается с задержкой согласно времени «время старта/повторного включения», которое составляет для АЗМ – 1-2 минуты, для АЗМ-LED - 25±5 секунд. Дополнительные характеристики реле напряжения TDM АЗМ LED-63А-220В SQ1504-0020: Верхний порог напряжения, Uмакс, В - 270±5. Гистерезис, Uмакс, В - 255±5. Нижний порог напряжения, Uмин,В - 170±5. Гистерезис, Uмин, В - 185±5. Время срабатывания,Т сраб,сек - 0,1-0,6. Время старта/повторного включения,Т повт.вкл,сек - 25±5. Диапазон рабочих температур, °С - От -20 до +50.
