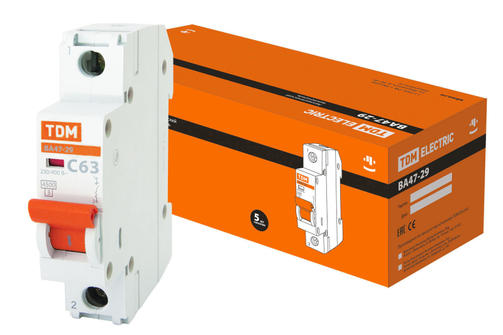

Авт. выключатель ВА47-29 1р.63А 4,5кА х-ка с TDM

Описание

Маркировка Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи. Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях. Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания. Кривая B – автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой. Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях. Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр. Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии. Время-токовые характеристики отключения Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: электроприборы, освещение – выключатели с характеристикой В, двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
